Prefabrik Teknik Özellikler
Yapılarımız dayanıklılık, yalıtım ve hız önceliğiyle üretilir. Standart teknik özelliklerimiz aşağıdadır; projeye göre detaylar özelleştirilebilir.
Çelik Konstrüksiyon
Galvanizli yüksek dayanımlı C ve U profillerden oluşan taşıyıcı sistem.
Dış Duvar Sistemi
100 mm panel kalınlığı, 80 mm EPS yalıtım ve 8 mm çimentolu yonga levha kaplama.
İç Duvar Sistemi
60 mm panel kalınlığı ve 40 mm EPS yalıtım dolgusu.
Çatı ve Yalıtım
0,50 mm boyalı galvaniz trapez sac ve 100 mm cam yünü yalıtım.
Pencere ve Kapılar
70'lik seri PVC doğrama, 4+12+4 mm ısıcam, çift açılım ve pervazlı pencere sistemi kullanılmaktadır. Dış kapı standart çelik kapı, iç kapılar ise panel kapı olarak uygulanmaktadır.
Elektrik ve Sıhhi Tesisat
Sıva altı elektrik ve sıhhi tesisat; standartlara uygun kablo, armatür ve tesisat malzemeleri.
Genel teknik bilgiler
| Kar yükü | qs = 80.0 kg/m² |
| Rüzgar hızı | qw = 50.0 km/saat |
| Deprem şartları | 1. Derece deprem bölgesi kriterleri esas alınmıştır. Türkiye Bina Deprem Yönetmeliği esas alınarak projelendirilmektedir. |
| İklim şartları | Sıcak, soğuk ve ılıman iklime uygundur |
| Duvar iletim katsayısı | K: 0,039 W/mk |
| Çatı iletim katsayısı | K: 0,043 W/mk |
| Prefabrik zati yük | g1 = 50.0 kg/m² |
| Asma tavan yükü | 12.5 kg/m² |
| Çatı Aşık + Çatı Kaplama yükü | g1 = 50.0 kg/m² |
* Değerler standart üretim içindir; projeye göre değişebilir.
Detaylı teknik şartname
Genel Detaylar
Ürünlerimizde tamamen yerli üretim malzeme kullanılmaktadır.
Üretim Teknolojisi: Taşıyıcı sistemde DIN EN 10326 standardında S320GD+Z, +AZ Erdemir kalite no:1332, S350GD+Z, +AZ Erdemir kalite no:1335 ve/veya Erdemir kalite no:1322 olan malzeme kullanılmaktadır. Taşıyıcı sistem, tam otomatik rollform üretim hattında tek parça olarak şekillendirilen yüksek dayanımlı galvanizli C ve U profillerden üretilmektedir.
Statik Hesaplar: Türk Standartları ve Uluslararası Standartlara uygun olarak; yapının kullanım amacına uygunluğu ve yapının bulunduğu bölgeye göre gerekli sismik ve statik hesaplar, proje ve standartlarda belirlenen yük değerlerine göre, Sap2000, CFS, STA4CAD, BRICSCAD, HAYESCAD programları ile yapılmaktadır. Yapılarımız, Türkiye Deprem Yönetmeliği ve ilgili uluslararası standartlara uygun olarak statik ve deprem hesapları yapılarak projelendirilmektedir.
Montaj: Duvar panelleri, çatı makasları, aşıklar ve arakat montajı; galvaniz kaplamalı özel vida ile panel birleşimlerinde, çatı makası ana taşıyıcı birleşimlerinde ise yüksek dayanımlı özel cıvata-somun sistemi kullanılarak yapılmaktadır.
Ebatlar: İsteğe bağlı özel üretim yapılır (tek katlı, iki katlı projeler).
Standartlar: Çelik Malzeme: ST 37 · Betopan: TSE 634-2 · Cam Yünü: TS 901 · EPS strafor veya EPS köpük: TS EN 13499
Dış Duvarlar — 100 mm / h:2500 mm
| Dış duvar kaplama | 8 mm kalınlığında Tepe Betopan marka çimentolu yonga levha |
| Dış duvar izolasyonu | 80 mm kalınlığında 16 kg/m³ yoğunluğa sahip B1 sınıfı EPS yalıtım dolgusu kullanılmaktadır. Isı iletkenlik katsayısı λ=0,039 W/mk'dir. |
| İç yüzey kaplama | 8 mm kalınlığında Tepe Betopan marka çimentolu yonga levha |
| Standart dışı opsiyonlar | Talep halinde ayrıca değerlendirilir ve fiyatlandırılır. |
İç Duvarlar — 60 mm / h:2500 mm
| İç yüzey | 8 mm kalınlığında Tepe Betopan marka çimentolu yonga levha |
| İç duvar izolasyonu | 40 mm kalınlığında 16 kg/m³ yoğunluğa sahip B1 sınıfı EPS yalıtım dolgusu kullanılmaktadır. Isı iletkenlik katsayısı λ=0,039 W/mk'dir. |
| İç yüzey | 8 mm kalınlığında Tepe Betopan marka çimentolu yonga levha |
| Standart dışı opsiyonlar | Talep halinde ayrıca değerlendirilir ve fiyatlandırılır. |
Duvar Birleşim
Birleşim elemanları özel U ve H profilleri galvaniz sac malzemeden bükülerek özel kenet sistemi ile birleştirilir. Kenarlarda kavis oluştuğundan terleme sonucu paslanma olmaz. 1,0–1,5 mm kalınlığında imal edilir. Panel-panel birleşimlerinde özel vida, taşıyıcı iskelet birleşimlerinde cıvata-somun sistemi kullanılır.
Prefabrik Çatı - Tavan
| Konstrüksiyon (galvaniz) | "Makas dış U"su 1–1,5 mm'lik St37 çelikten üretilmektedir. "Makas iç U"su 0,8–1,2 mm'lik St37 çelikten üretilmektedir. Ar-Ge ekibimiz tarafından kesit detayı özel olarak tasarlanan çelik çatı makasımızda iki ayrı kalınlıkta çelik kullanılmaktadır. Çatı makasımız genel olarak %30 eğimli olarak tasarlanmıştır. Makas birleşim noktalarında galvaniz kaplamalı, korozyona dayanıklı özel cıvata-somun sistemi kullanılır; bu sistem sökülüp yeniden monte edilebilme esnekliği sağlar. |
| Omega aşık / saçak sacı / alın kapama sacı | Omega aşık: Rolform makinasında çekilmiş galvaniz sacdan yapılan omega aşık 0,8–1,2 mm kalınlığında imal edilir. Saçak sacı: 30 cm genişliğinde özel bükümlü RAL 9002 boyalı galvaniz sac ile kaplanır. Alın kapama sacı: özel bükümlü RAL 9002 boyalı galvaniz sac ile kaplanır. |
| Çatı kaplaması | Çatı örtüsü olarak 0,50 mm kalınlığında boyalı galvaniz trapez sac kullanılmaktadır. Korozyona dayanıklı ve uzun ömürlüdür. |
| İzolasyon | 100 mm, 14 kg/m³ kalınlığında şilte cam yünü kullanılır. Isı ve ses yalıtımı sağlar. |
| Yağmur olukları | Metal dere: 1,2 mm'lik elektrostatik boyalı RAL 9002 galvaniz sac olarak imal edilir ve dere inişleri PVC olarak takılır. |
| Tavan kaplaması | Kuru mekan: 12 mm kalınlığında Alçıpan levha - Knauf / Islak mekan: 8 mm kalınlığında Tepe Betopan veya yeşil alçıpan kullanılır. Tavan alçıpan birleştirme: rolform makinasında özel çekilmiş RAL 9002 boyalı sac Tavan H profili imal edilip 62x125 cm'de bir dizme tavan olarak yapılır. |
| Standart dışı opsiyonlar | Talep halinde ayrıca değerlendirilir ve fiyatlandırılır. |
Kapılar
| Dış kapılar | 90x198 cm ebadında, mobilyalı çelik kapı (TSE standartlarında) |
| İç kapılar | 80x198 cm ebadında metal kasalı olup kanatları panel kapı kullanılır |
| Standart dışı opsiyonlar | Talep halinde ayrıca değerlendirilir ve fiyatlandırılır. |
Pencereler ve Camlar
| Pencere karkası | 0,60 mm kalınlığında galvaniz sac kullanılır. |
| Doğrama | Beyaz renkli 70'lik seri EUROPEN marka PVC doğrama kullanılır. Çift açılım menteşeli ve pervazlı sistem. |
| Cam | 4+12+4 mm ısıcam özellikli çift cam kullanılmaktadır. |
| Standart dışı opsiyonlar | Talep halinde ayrıca değerlendirilir ve fiyatlandırılır. |
Boyalar
| Dış cephe / iç cephe / tavan | DYO marka dış ve iç cephe boya malzemesi kullanılır. Tavan: Permolit marka tavan boyası kullanılır. |
| İç kapı kasa boyası | Pas önleyici astar üzerine DYO marka yağlı boya yapılmaktadır. |
| Dış köşeler - kuşaklar - metal aksam | Pas önleyici astar üzerine DYO marka yağlı boya yapılmaktadır. |
| Standart dışı opsiyonlar | Talep halinde ayrıca değerlendirilir ve fiyatlandırılır. |
Elektrik Tesisatı (Sıva Altı)
| Kablo | Elektrik gücü 2000W 220 Volt. Priz linyeleri için 3x2,5 NYM, aydınlatma linyeleri için 2x1,5 NYM, TSE ve İSO belgeli kablolar kullanılır. |
| Aydınlatma ve armatürler | TSE ve İSO belgeli armatürler kullanılır. |
| Elektrik priz ve anahtarlar | VİKO marka (klasik serisi) kullanılır. |
| Armatür yerleşimi | Elektrik tesisatı mimari projeye uygun olarak hazırlanır. Priz ve anahtar yerleşimleri kullanım ihtiyacına göre planlanmaktadır. |
| Standart dışı opsiyonlar | Talep halinde ayrıca değerlendirilir ve fiyatlandırılır. |
Sıhhi Tesisat (Sıva Altı)
| Vitrifiyeler / armatürler | TSE ve İSO belgeli armatürler kullanılır (klozet ve ayaklı lavabo verilir, duş için sadece yer süzgeci verilir). |
| Lavabo ve duş muslukları | POLİSU marka musluklar kullanılır. |
| Temiz su boruları | PPRC - FIRAT marka kullanılır. |
| Pis su boruları | PVC - FIRAT marka kullanılır. |
| Aksesuarlar | Klozet kapağı mevcuttur. |
| Standart dışı opsiyonlar | Talep halinde ayrıca değerlendirilir ve fiyatlandırılır. |
Arakat — Çift Katlı Binalar İçin
| Konstrüksiyon (galvaniz) | 2 mm kalınlıkta özel bükümlü galvaniz sacdan elde edilen kafes şeklinde çelik konstrüksiyonun birbirleriyle birleştirilmesinden oluşur. |
| Taşıma kapasitesi | 400 kg/m² olarak hesaplanmıştır. |
| Üst kaplaması | 14–16 mm Tepe Betopan marka levhalar ile kaplanır. |
| Alt kaplaması | 12 mm Alçıpan levhalar ile kaplanır. |
| Standart dışı opsiyonlar | Talep halinde ayrıca değerlendirilir ve fiyatlandırılır. |
Merdiven — Çift Katlı Binalar İçin
| Karkas | Kutu / özel büküm profillerden elde edilen çelik iskelet yapılacaktır. |
| Boya | Pas önleyici astar üzerine DYO marka yağlı boya yapılmaktadır. |
| Standart dışı opsiyonlar | Talep halinde ayrıca değerlendirilir ve fiyatlandırılır. |
* Değerler standart üretim içindir; projeye göre değişebilir.

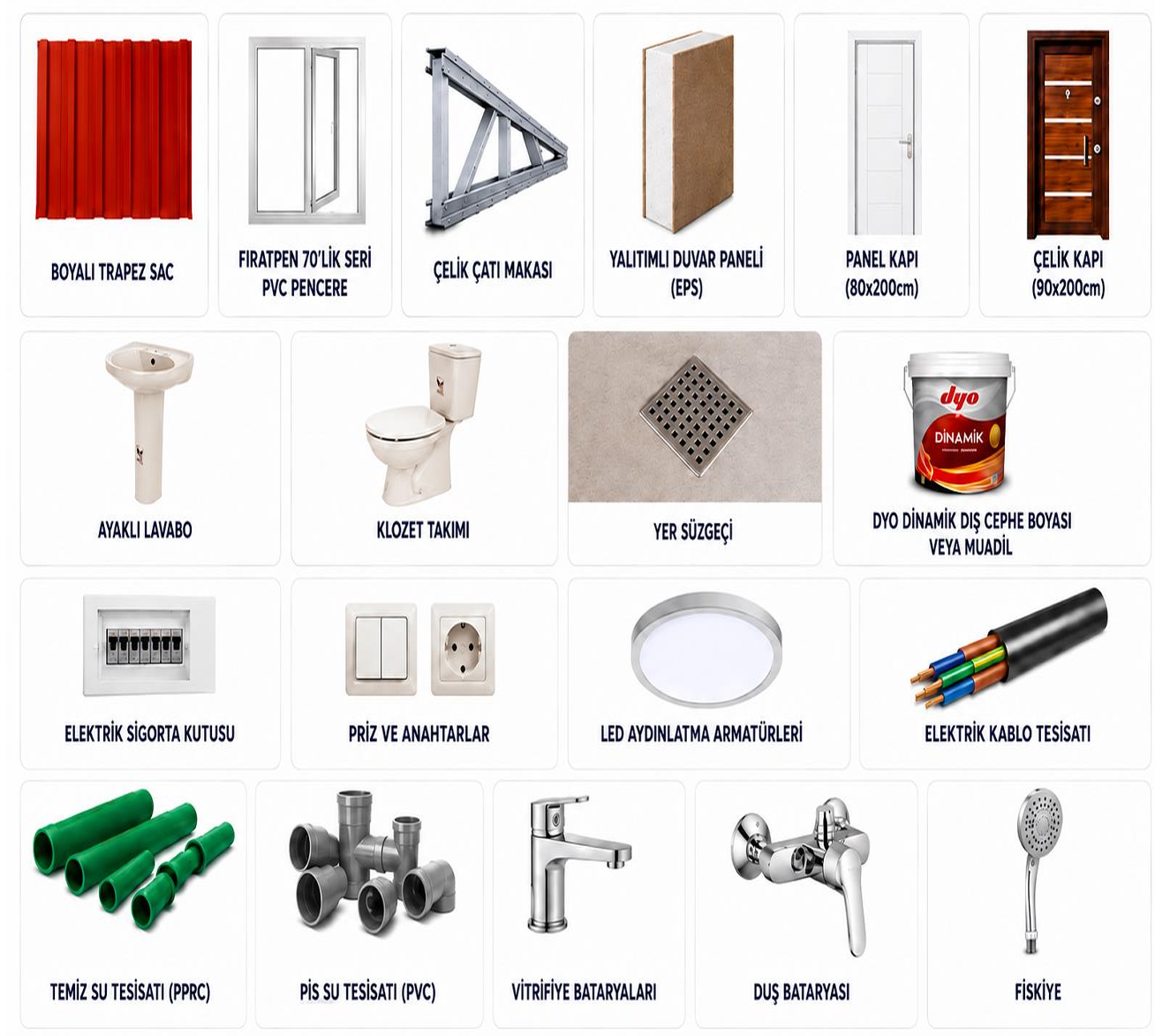

Prefabrik yapıda kullanılan malzemeler
